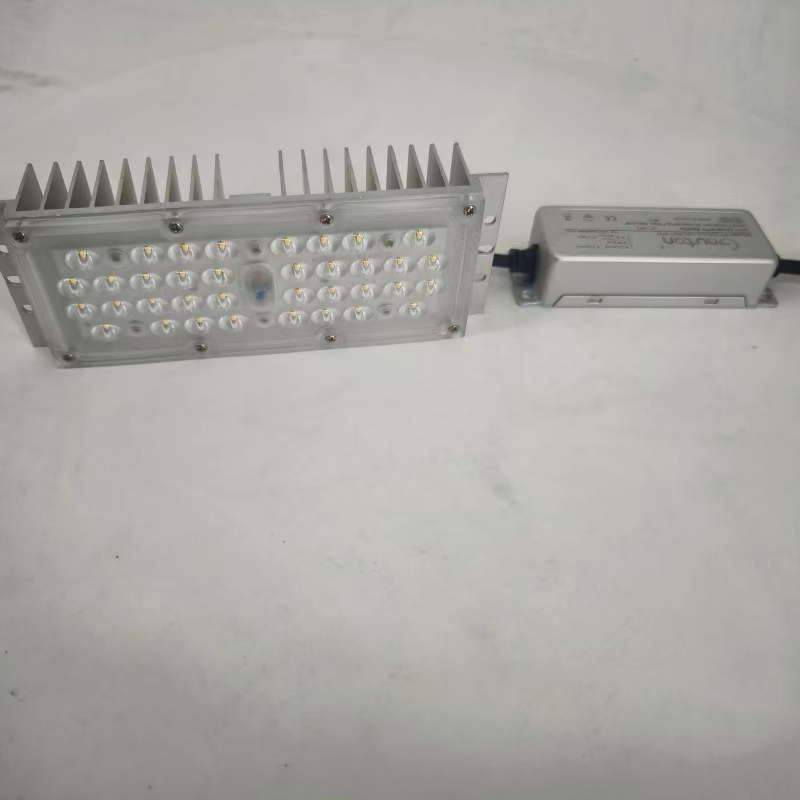

隧道灯 SLS05

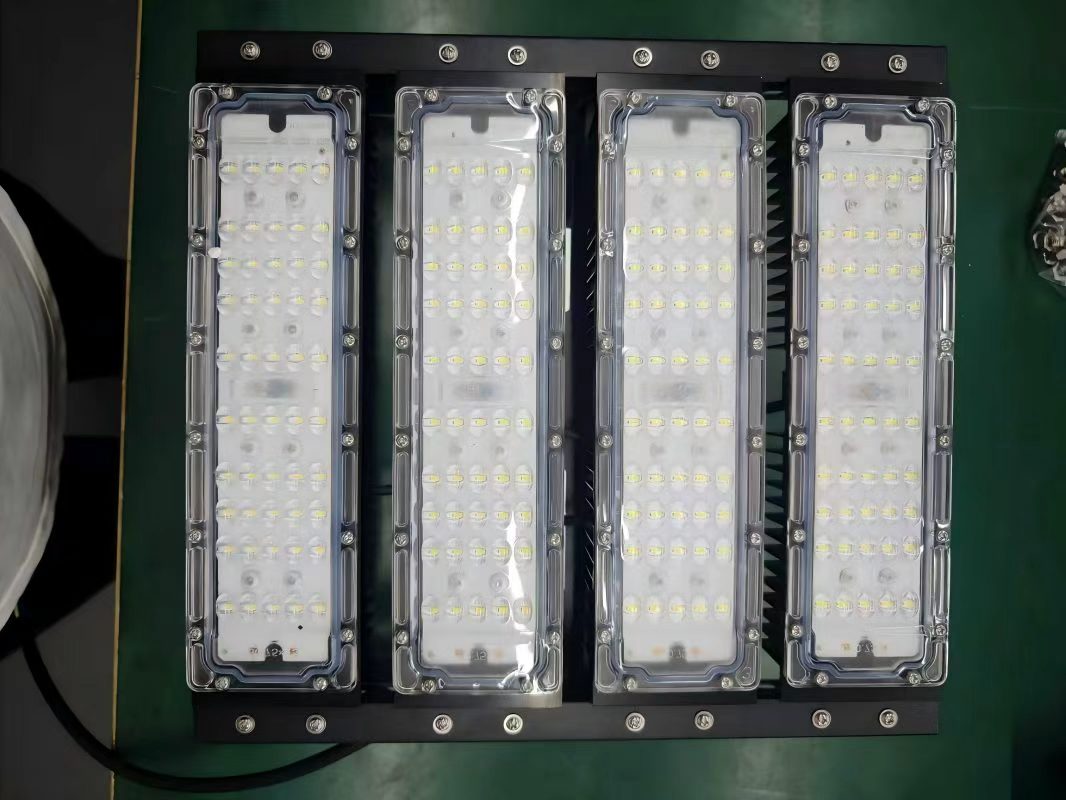

S05 系列LED隧道灯（玻璃式）   S05 系列隧道灯(镜头样式)     ■注意事项 ■安装灯具前，请仔细阅读本说明书。 ■照明灯具应由认证电工根据当地法规进行安装、连接和测试。 ■灯具应始终小心安装或更换。 ■安装前，请根据产品要求检查本地电压。 ■只有当电源关闭且灯完全冷却时，才能进行改造。 ■清洁灯具时，关闭电源并让其完全冷却，用软布和标准PH中性清洁剂清洁灯具，应定期维护不锈钢。 ■不要用易燃材料覆盖固定装置。 ■应由制造商或其服务代理或认证电工进行更换，以避免发生危险。   ■温度特性T环境温度25℃ 温度 工作温度-20~+45℃ 储存-40～+60℃   ■电气特性 输入电压：AC100-277V 50/60Hz PF:>0.9 功率效率：≥0.90   1.特点 ■IP66防水/防尘/防爆/IK09 ■纯铝形状，散热性好 ■角撑架，易于钻孔安装 ■易于更换和安装 ■飞利浦SMD 3030 Ra>70/SDCM<6 ■故障前100000次切换周期 ■总谐波失真（THD）<10%   2.应用

商业照明	公共照明	工业照明
地下通道	地下通道	制造仓库
超市	机场	停车场
大型零售商	体育场	展览中心
学校	火车站	加油站
广告牌	公交车站	收费站等
建筑物	等
等

  3.产品尺寸

型号	尺寸 L(mm)	尺寸 W(mm)	尺寸 H(mm)
SLS05-15	85	320.7	125
SLS05-110	170	320.7	125
SLS05-115	255	320.7	125
SLS05-120	340	320.7	125
SLS05-125	425	320.7	125
SLS05-130	510	320.7	125



型号	尺寸 L(mm)	尺寸 W(mm)	尺寸 H(mm)
SLS05-140	510	681	125
SLS05-150	425	681	125
SLS05-160	340	681	125

  安装孔尺寸 4.参数（镜头样式）

型号	效率(W)	光源	LED QTY (PCS)	透镜(PCS)	色温(K)	光通量(lm/W)	CRI
SLS05-15	50	3030(5050)	56/28	1	4000k	130/150	＞70
SLS05-110	100	3030(5050)	112/56	2	4000k	130/150	＞70
SLS05-115	150	3030(5050)	168/54	3	4000k	130/150	＞70
SLS05-120	200	3030(5050)	224/112	4	4000k	130/150	＞70
SLS05-125	250	3030(5050)	280/140	5	4000k	130/150	＞70
SLS05-130	300	3030(5050)	336/168	6	4000k	130/150	＞70
SLS05-140	400	3030(5050)	448/224	8	4000k	130/150	＞70
SLS05-150	500	3030(5050)	560/280	10	4000k	130/150	＞70
SLS05-160	600	3030(5050)	672/336	12	4000k	130/150	＞70

  参数（玻璃样式）

型号	效率(W)	光源	LED QTY (PCS)	透镜(PCS)	色温(K)	光通量(lm/W)	CRI
SLS05-15	50	3030(5050)	64/32	4	4000k	120/140	＞70
SLS05-110	100	3030(5050)	128/64	8	4000k	120/140	＞70
SLS05-115	150	3030(5050)	192/96	12	4000k	120/140	＞70
SLS05-120	200	3030(5050)	256/128	16	4000k	120/140	＞70
SLS05-125	250	3030(5050)	320/160	20	4000k	120/140	＞70
SLS05-130	300	3030(5050)	384/192	24	4000k	120/140	＞70
SLS05-140	400	3030(5050)	512/256	32	4000k	120/140	＞70
SLS05-150	500	3030(5050)	640/320	40	4000k	120/140	＞70
SLS05-160	600	3030(5050)	768/384	48	4000k	120/140	＞70

  光分布曲线选择 5.安装     A、 将灯放在相应的安装位置，对准安装孔，插入螺钉， B、 用扳手拧紧螺钉，并调整神经节中的灯 C、 连接输入线并保持防水。 D、 当完成以上A、B和C时，请打开进行测试。如果灯未打开，请检查相关接线。如果仍未解决，请联系您当地的销售代理。 6.包装     包装数据

型号	单盒	Pcs/CTN	N.W/PCS(kg)	G.W/CTN(kg)	测量值(mm)
SLS05-15	1	1	3.35	4.1	110*340*140
SLS05-110	1	1	4.5	5.8	200*340*140
SLS05-115	1	1	5.7	6.5	280*340*140
SLS05-120	1	1	6.8	7.9	360*340*140
SLS05-125	1	1	7.9	8.8	450*340*140
SLS05-130	1	1	9.3	10.2	530*340*140
SLS05-140	1	1	12.9	13.9	690X360X160
SLS05-150	1	1	15.2	16.2	690X440X160
SLS05-160	1	1	17.5	18.7	690X540*160

    7.注意   本规范仅供参考，我们保留更改的权利，恕不另行通知。
